札の辻橋

橋 カテゴリー 第 1 位 ／ 4,567 PV

芝浦3丁目 芝浦4丁目
閲覧数: 4,567　 投稿日: 2012 年 1 月 2 日　 更新日: 2022 年 12 月 3 日

札の辻橋 とは？

「特例都道 409 日比谷芝浦線」の「三田警察署前交差点 ～ 札の辻交差点」間に架かる、長さ 65.8 mの跨線橋

基本情報

説明文

「札の辻橋」は、「特例都道 409 日比谷芝浦線」の「三田警察署前交差点 ～ 札の辻交差点」間に架かる、長さ 65.8 mの跨線橋です。
11 本の線路(山手線など)を超え、「港区三田・芝エリア」と「芝浦エリア」を結んでいます。
行政区画としては、「芝浦三丁目」と「芝浦四丁目」と「芝五丁目」と「三田三丁目」の境界にあります。

橋長

65.8 m

架設年

2006 年

維持管理

東京都 建設局 第一建設事務所

行政区画

「札の辻橋」は、「芝浦三丁目」と「芝浦四丁目」と「芝五丁目」と「三田三丁目」の境界にあります。

「一般橋個別施設計画」について

「一般橋個別施設計画」は、東京都建設局が管理する一般橋 1221 橋(令和 3 年 3 月現在)について、「橋梁予防保全計画」(東京都建設局 令和 3 年 3 月)に基づく具体の修繕措置計画を示したものです。

維持補修の状況
東京都建設局では定期点検において「橋梁の点検要領」に基づき健全性の判定を行っており、判定区分Ⅳの橋梁は速やかに措置を講じ、判定区分Ⅲの橋梁は点検後５年以内に措置を講じることとしている。
2017 年度（平成 29 年度）～2019 年度（令和元年度）の３か年にわたって実施された第９次定期点検の結果、判定区分Ⅲの橋梁は 87 橋あり、2018 年度（平成 30 年度）～2024 年度（令和６年度）の間に措置を講じる必要がある。なお、第９次定期点検において、判定区分Ⅳの橋梁はない。

「札の辻橋」健全性の判定区分結果

2021 年(令和 3 年)時点

判定区分 状態
Ⅰ健全 構造物の機能に支障が生じていない状態

「第一京浜」と「芝浦エリア」を結ぶ交通の要所

「札の辻橋」は、「第一京浜」と「芝浦エリア」を結ぶ交通の要所です。
西側にあった「高輪橋架道橋下区道」が、2020 年(令和 2 年) 4 月 12 日 から 2032 年(令和 14 年) 3 月(予定)まで、車両走行不可になったため、ますますその重要性は高まっています。
※「田町駅」-「品川駅」間で、11 本の線路(山手線など)を超える道路は、この「札の辻橋」を通る以外にはありません。

高輪橋架道橋下区道

「高輪地区(泉岳寺駅周辺)」と「港南地区(高浜公園周辺)」を結ぶ、一方通行の地下道路だった「高輪橋架道橋下区道」では、現在、「第二東西連絡道路整備工事(トンネル新設)」工事を行っています。
車両走行不可です。
自転車も走行不可です。

車両走行可予定年月は、2032 年(令和 14 年) 4 月

「高輪橋架道橋下区道」の車両走行可予定年月は、2032 年(令和 14 年) 4 月です。
それまで「第一京浜」の「札の辻交差点 ～ 八ツ山橋交差点」間では、11 本の線路(山手線など)を超えることはできません。

以前の情報

「札の辻橋」架替工事

2002 年から 2004 年 にかけ、「札の辻橋」の架替工事が行われました。

架け替えの理由

①：東海道新幹線の大井回送線増設により支間を広げる必要が生じたこと。
②：三田側橋台付近の平面線形が屈曲しており，道路交通の支障となっている。
③：現状のトラス構造は将来的にメンテナンスの負担となる懸念があること。

車両の大型化による耐荷力不足
老朽化の進行

総工事費

約 120 億円

交通を一時も止めることなく

交通の要所であるため、通行可能な状態を維持したまま、工事を完了しました。
具体的には、旧橋の品川側に新しい橋を建設し、道路の付け替えも行なった後(この時点では橋が 2 本存在する状態)、旧橋を解体し撤去しました。
橋の下には、山手線・京浜東北線・東海道線・横須賀線・新幹線・新幹線引込線などが通過しているため、かなり大掛かりな工事となりました。

工事期間中は、隣接地の協力により用地を借上げ、旧橋に平行して仮橋を架設し、施工中も１日約３７,４００台の交通を一時も止めることなく新橋の架設工事を行い、交通への影響を最小限に抑えることができた。

年表

1933 年(昭和 8 年) 3 月 4 日

「札の辻橋」を竣工・開通しました。

構造形式

下路曲弦プラットトラス

橋長

55.091 m

幅員

21.818 m
※「ふくいん」とは、船や道・橋などの「横の長さ」。「はば」のことです。

2002 年 6 月 2 日

「札の辻橋」を撤去しました。

引き戻し作業に要した時問はわずか20分程度であった。

鋼重700tfのトラス全部を解体するのに約3ヶ月の時間を必要とした。

2004 年(平成 16 年) 6 月 19 日

開通式典の賑わいのなか、新橋への交通切替を行いました。

2005 年(平成 17 年) 11 月

仕上げ工事が完了しました。

その他

「札の辻橋」で自然発生した鉄道イベント

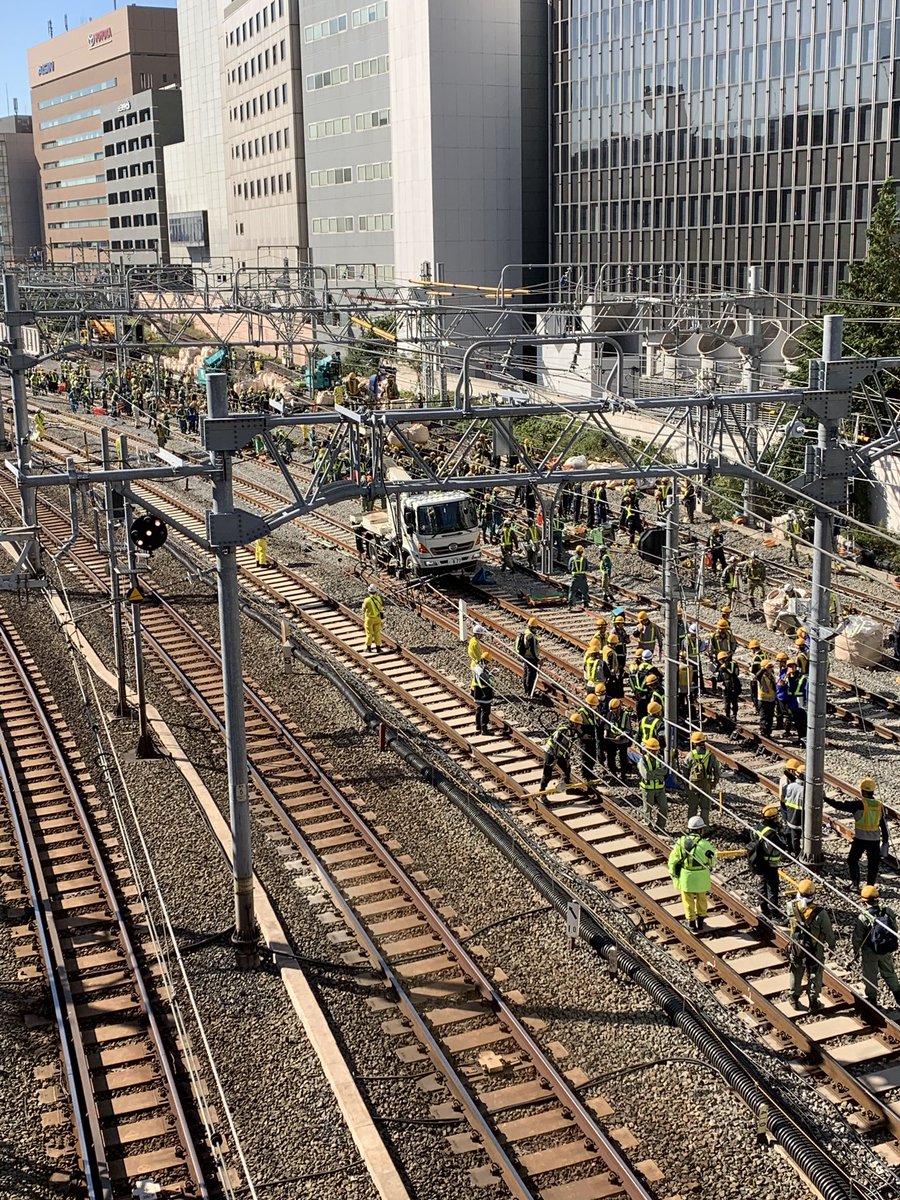

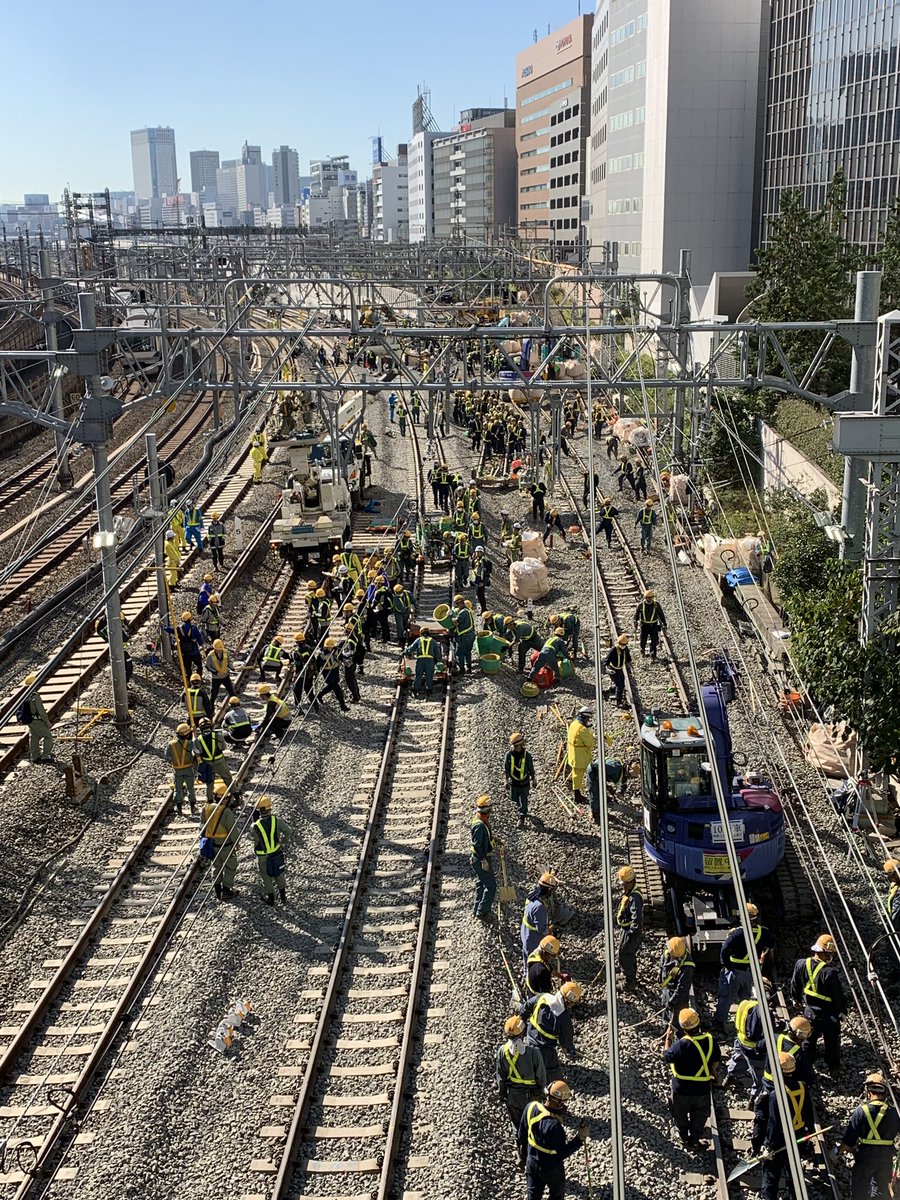

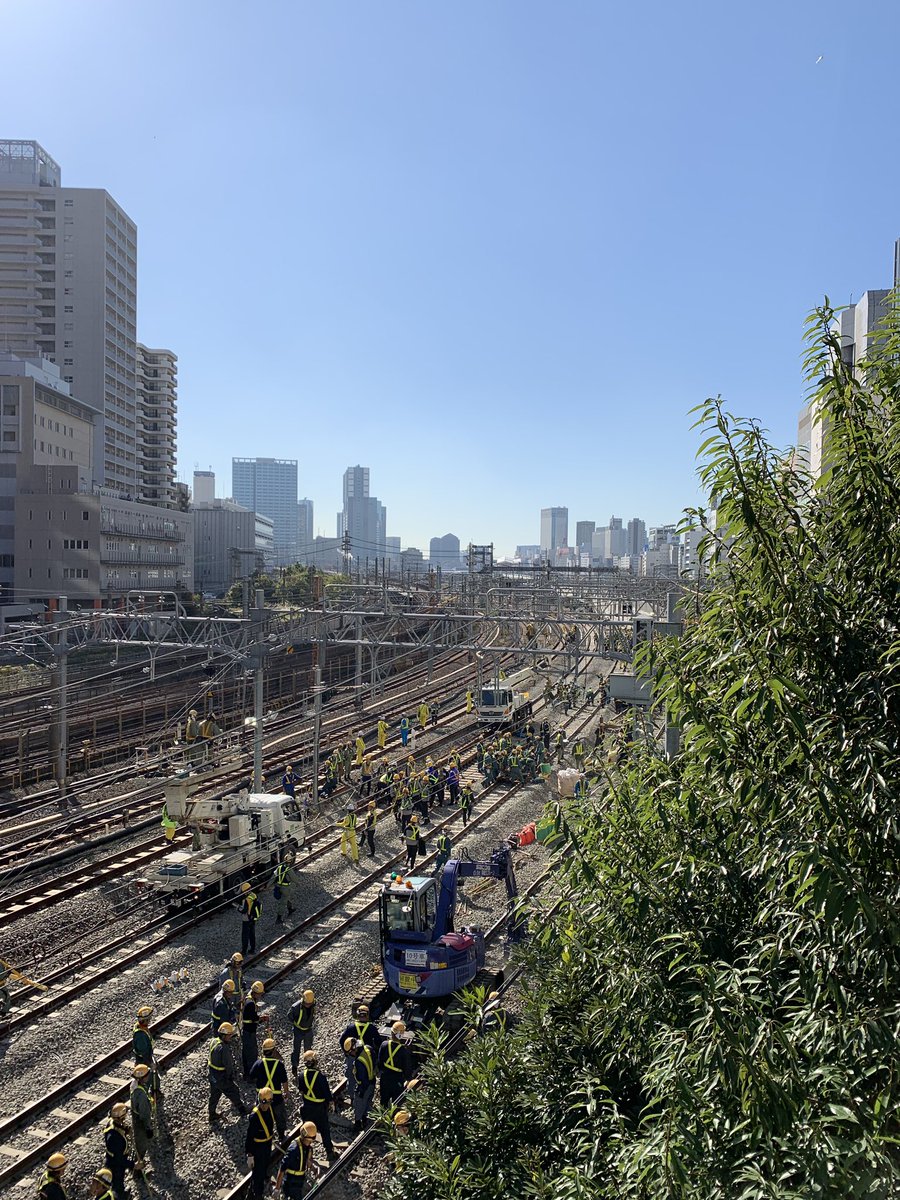

私が知る限り「札の辻橋」が最も盛り上がったのは、「東日本旅客鉄道株式会社」が品川駅線路切換工事に伴う大幅な運休を 2019 年 11 月 16(土)に行った時だと思います。
この付近は新幹線が地上走行する区間のため、鉄道好きな親子連れがたまに見学に来たりすることはありますが(走行する新幹線を上から眺めることができます)、この日は様子が違いました。
以下略。

関連情報

特例都道 409 日比谷芝浦線

「千代田区有楽町」を起点とし「港区芝浦三丁目」を終点とする、延長 3,667 mの道路

三田警察署前交差点

「特例都道 409 日比谷芝浦線」と「芝浦運河通り」が交差する地点

地図

定点写真で振り返る。「札の辻橋」 の変遷

2004

2004年11月、「藻塩橋際歩道橋」より、解体工事中の「札の辻橋」を撮影しました
2004年11月27日13時41分。「藻塩橋際歩道橋」より、解体工事中の「札の辻橋」を撮影しました。

2005

2005年3月、完成に向けた仕上げ工事が行われている「札の辻橋」を撮影しました
2005年3月17日16時29分。完成に向けた仕上げ工事が行われている「札の辻橋」を撮影しました。

2006

2006年8月、「札の辻歩道橋」より「札の辻橋」を撮影しました
2006年8月21日10時21分。「札の辻歩道橋」より「札の辻橋」を撮影しました。左側には、解体された「住友三田ビル」(港区芝5-37-8)も写っています。

2007

2007年2月、「藻塩橋際歩道橋」より、「第一京浜(札の辻交差点)」方面へ向かって「札の辻橋」を撮影しました
2007年2月24日17時30分。「藻塩橋際歩道橋」より、「第一京浜(札の辻交差点)」方面へ向かって「札の辻橋」を撮影しました。左奥に写っている建物は「三田43MTビル」です。

2008

2008年3月、「藻塩橋際歩道橋」より、「第一京浜(札の辻交差点)」方面へ向かって「札の辻橋」を撮影しました
2008年3月30日10時23分。「藻塩橋際歩道橋」より、「第一京浜(札の辻交差点)」方面へ向かって「札の辻橋」を撮影しました。中央奥に写っている建物は「三田3丁目MTビル」です。

2009

2009年3月、「札の辻歩道橋」より「札の辻橋」を撮影しました
2009年3月21日13時57分。「札の辻歩道橋」より「札の辻橋」を撮影しました。左側には、解体された「住友三田ビル」(港区芝5-37-8)も写っています。

2010

2010年5月、「札の辻交差点(第一京浜)」方面へ向かって「札の辻橋」を撮影しました
2010年5月1日15時30分。「札の辻交差点(第一京浜)」方面へ向かって「札の辻橋」を撮影しました。「札の辻橋」は右奥に写っている「三田3丁目MTビル」前で、曲がる造りとなっています。

2011

2011年6月、「札の辻橋」を撮影しました
2011年6月24日14時53分。「札の辻橋」を撮影しました。橋が大きく曲がっている様子が写っています。奥に写っている赤茶色の建物は「住友不動産三田ツインビル 東館」です。

2012

2012年10月、「札の辻橋」より、地上を走行する「東海道新幹線」をフェンス越しに撮影しました
2012年10月11日14時37分。「札の辻橋」より、地上を走行する「東海道新幹線」をフェンス越しに撮影しました。

2013

2013年5月、「札の辻橋」より、地上を走行する「東海道新幹線」をフェンス越しに撮影しました
2013年5月22日14時43分。「札の辻橋」より、地上を走行する「東海道新幹線」をフェンス越しに撮影しました。

2014

2014年7月、「札の辻橋」より、地上を走行する「東海道新幹線」と「京浜東北線」などを、フェンス越しに撮影しました
2014年7月28日14時4分。「札の辻橋」より、地上を走行する「東海道新幹線」と「京浜東北線」などを、フェンス越しに撮影しました。

2015

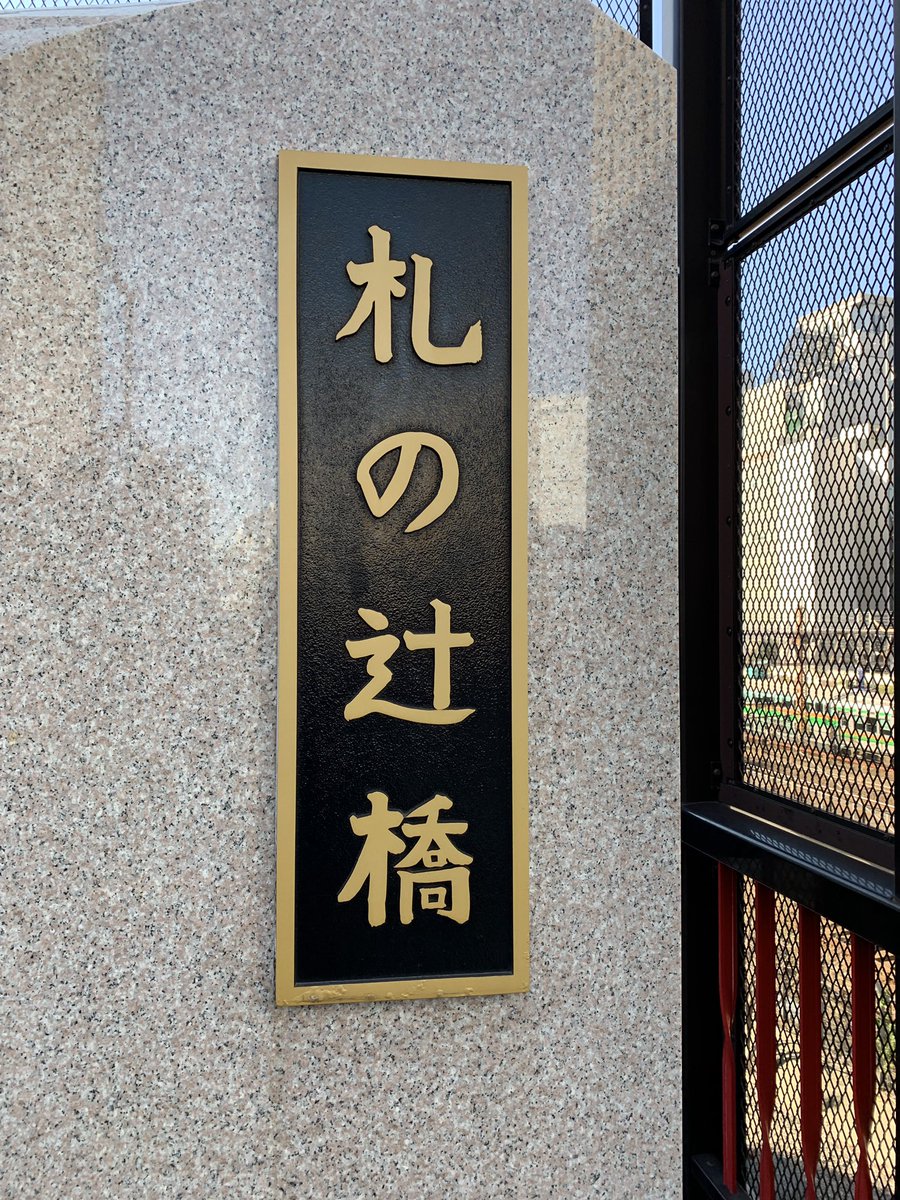

2015年12月、「札の辻橋」と縦書きで書かれた橋名板を、撮影しました
2015年12月30日13時22分。「札の辻橋」と縦書きで書かれた橋名板を、撮影しました。

2017

2017年1月、「藻塩橋際歩道橋」より、「第一京浜(札の辻交差点)」方面へ向かって「札の辻橋」を撮影しました
2017年1月4日12時51分。「藻塩橋際歩道橋」より、「第一京浜(札の辻交差点)」方面へ向かって「札の辻橋」を撮影しました。手前には「三田警察署前交差点」も写っています。

2019

2019年5月、「札の辻歩道橋」より「札の辻橋」を撮影しました
2019年5月23日13時54分。「札の辻歩道橋」より「札の辻橋」を撮影しました。左側には、「株式会社バンダイナムコホールディングスとそのグループ企業」が全フロアを借り「バンダイナムコ未来研究所」と名付けた 13 階建てオフィスビル「住友不動産三田ビル」も写っています。

2020

2020年5月、「札の辻歩道橋」より「札の辻橋」を撮影しました
2020年5月3日17時2分。「札の辻歩道橋」より「札の辻橋」を撮影しました。左側には、「株式会社バンダイナムコホールディングスとそのグループ企業」が全フロアを借り「バンダイナムコ未来研究所」と名付けた 13 階建てオフィスビル「住友不動産三田ビル」も写っています。
